卡套式管接头

24 °卡 套 式 管 接 头 是 2O 世 纪 3O 年 代 发 明 一 种 刚 性 密 封 的 卡 套 式 接 头 。 由 于 卡 套 生 产 工艺 简 单 ， 安 装 容 易 ， 且 耐 压 性 能 好 ， 所 以 很 快 得 以 推 广 。 24 °接 头 型 式 多 样 ， 可 以 满 足 各 种设 计 使 用 要 求 ， 在 世 界 大 多 数 地 区 都 较 普 及 。

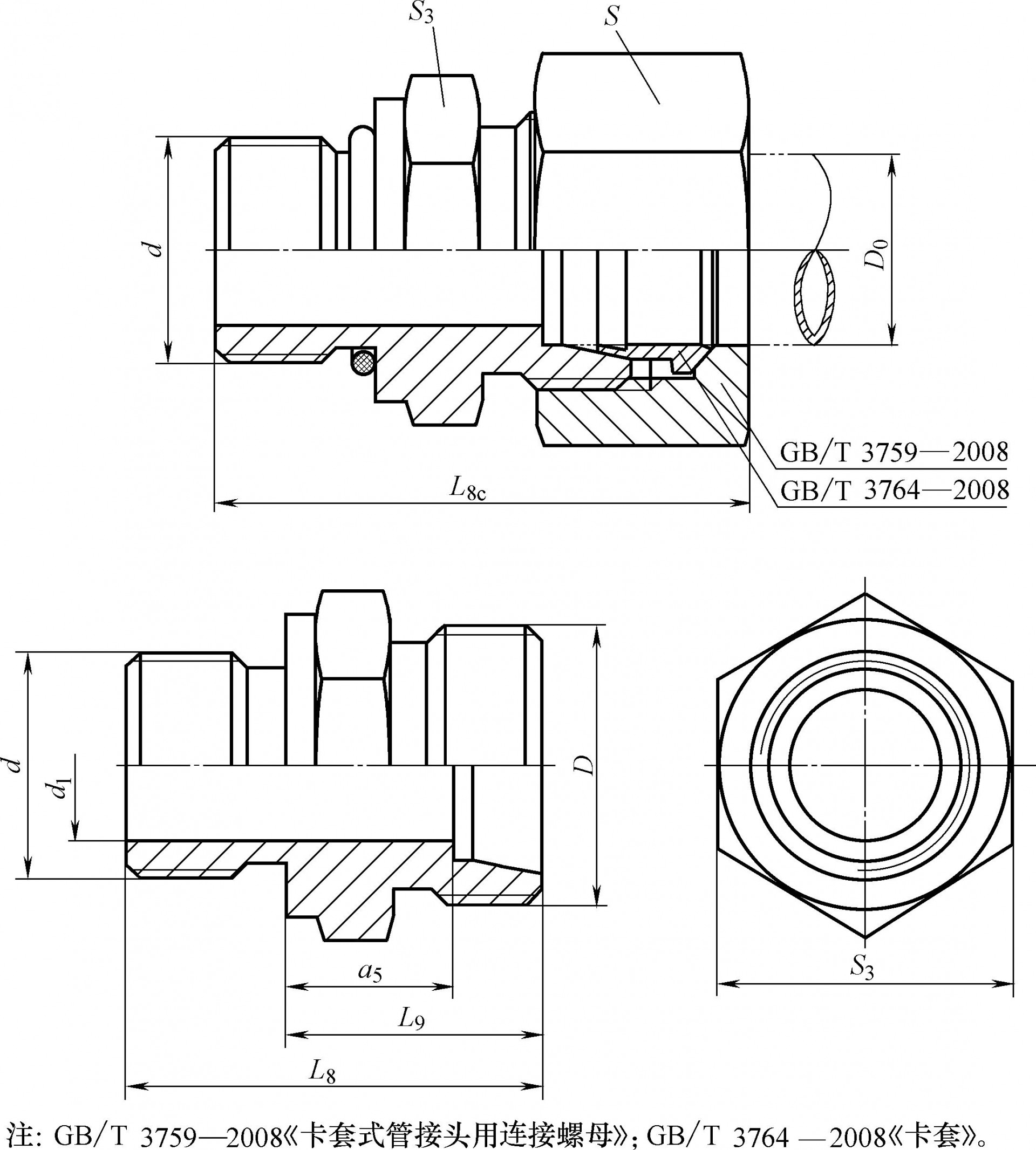

刚 性 密 封 卡 套 式 管 接 头 主 要 由 三 部 分 组 成 ： 带 24 °锥 口 的 连 接 接 头 体 ， 带 有 内 刃 的 表 面硬 化 处 理 过 的 卡 套 和 起 紧 固 作 用 的 螺 母 。 当 拧 紧 螺 母 时 ， 卡 套 在 螺 母 的 压 力 下 被 推 入 接 头 体的 锥 口 内 ， 并 随 着 弹 性 变 形 ， 使 卡 套 密 封 斜 面 与 接 头 体 锥 面 互 相 挤 压 形 成 刚 性 密 封 ， 同 时 卡套 的 内 刃 口 自 动 卡 入 连 接 钢 管 的 外 壁 ， 卡 套 尾 部 也 径 向 收 缩 抱 住 管 子 ， 从 而 达 到 钢 管 与 接 头的 可 靠 连 接 。

刚 性 密 封 的 卡 套 式 管 接 头 是 一 种 在 液 压 试 验 室 及 液 压 传 动 机 器 上 普 遍 使 用 的 中 、 高 压 、小 型 接 头 ， 在 我 国 已 经 标 准 化 ， 应 用 极 为 普 遍 。 目 前 适 用 的 有 GB/T3733 ～376O —2OO8 、 GB/T3763 ～3765 —2OO8 等 3O 多 个 标 准 。

卡 套 式 管 接 头 主 要 适 用 于 管 子 外 径 4 ～42 mm， 最 大 工 作 压 力 1O ～63 MPa的 液 压 流 体 传动 和 一 般 用 途 的 管 路 系 统 。
