锥密封焊接式管接头

锥 密 封 焊 接 式 管 接 头 是 一 种 24 °焊 接 接 头 ， 在 我 国 重 型 机 械 行 业 普 遍 使 用 。 该 接 头 一 般由 三 部 分 ， 即 带 六 角 头 支 承 面 的 接 头 体 （ 接 头 体 内 锥 面 为 24 °） 、 锥 管 （ 锥 管 头 的 外 锥 面 为 24 °） 及 拧 紧 螺 母 组 成 。 安 装 时 先 将 接 头 的 焊 接 锥 管 的 端 口 与 管 子 的 管 口 对 焊 ， 然 后 将 O形密 封 圈 放 入 锥 管 头 的 O形 圈 沟 槽 内 ， 再 将 24 °外 锥 面 的 锥 体 与 接 头 体 的 24 °内 锥 面 对 接 ， 用螺 母 拧 紧 以 实 现 密 封 连 接 。
锥 密 封 焊 接 式 管 接 头 适 用 于 以 油 、 气 为 介 质 的 管 路 系 统 ， 公 称 压 力 PN≤ 31.5 MPa（315 bar） ， 工 作 温 度 范 围 为 一25 ～9O ℃。

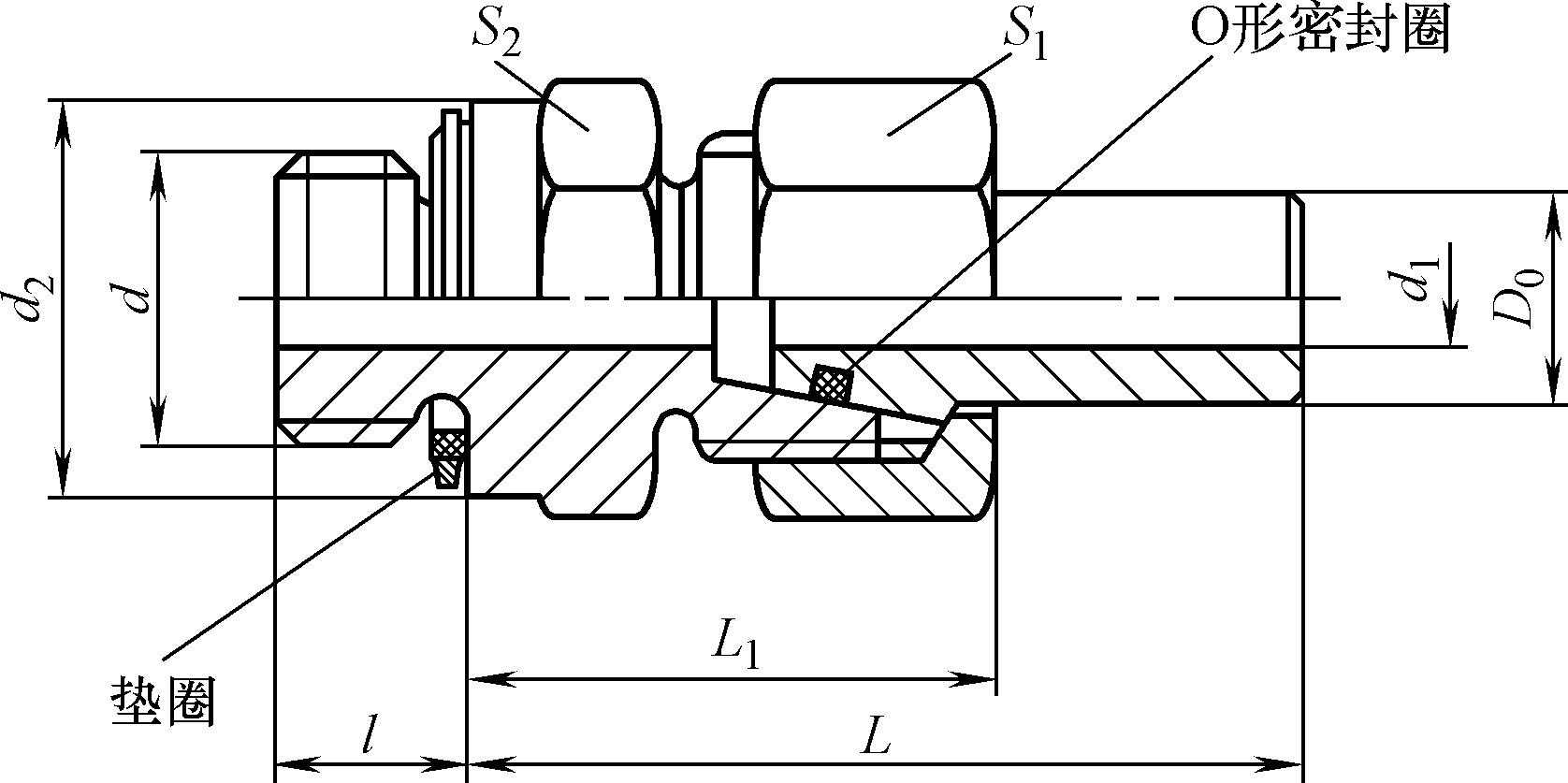

直通管接头

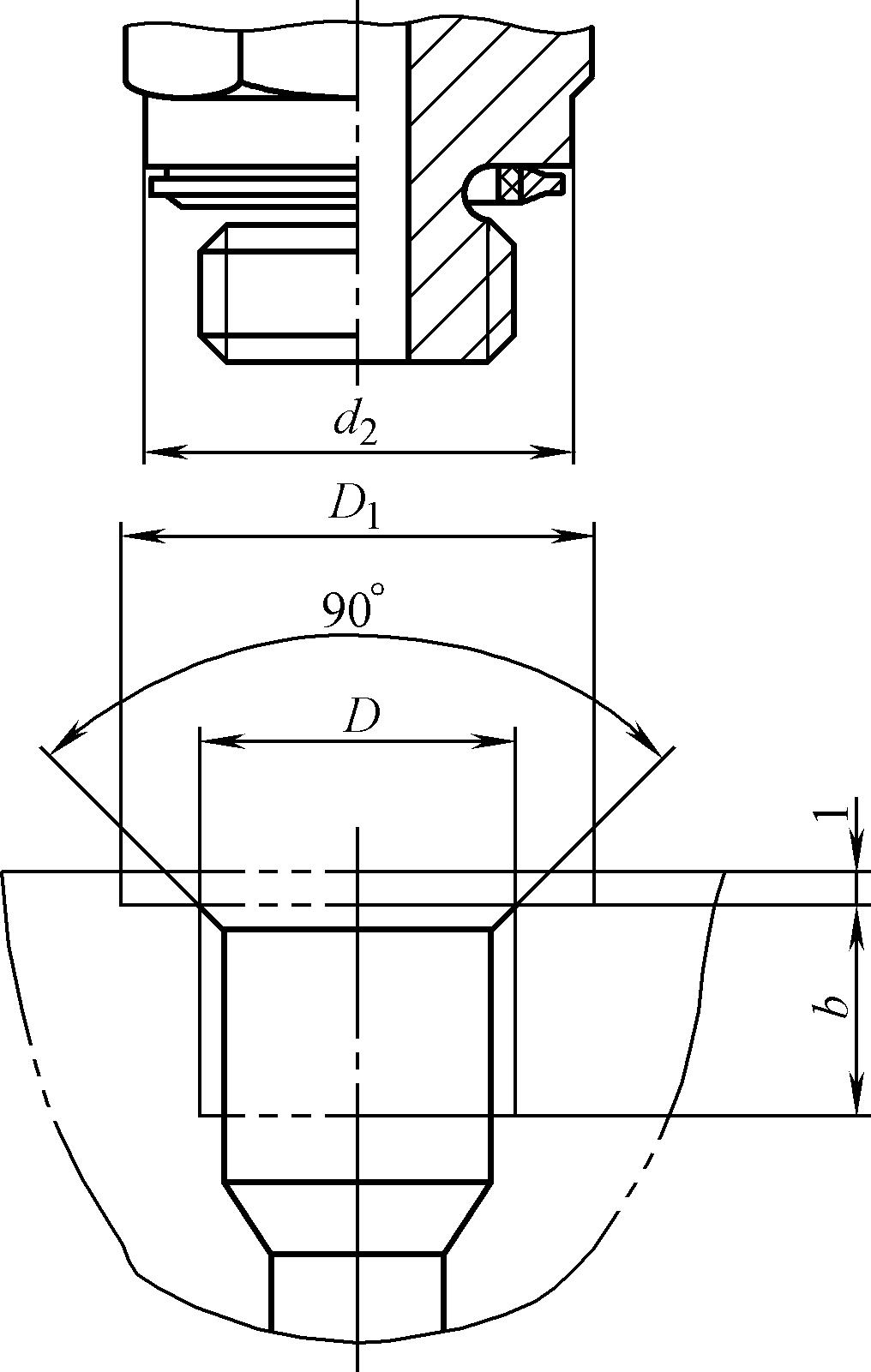

接头的连接型式
