CAD制图中的那些简化实用画法

  2025-07-16 阅读:11

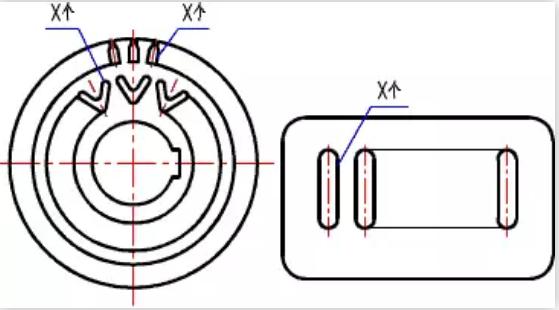

1、当物体具有若干相同结构(齿、槽等),并按一定规律分布时,只需画出几个完整的结构,其余用细实线连接,并注明结构的总数。

(a)                        (b)

相同结构与简化画法

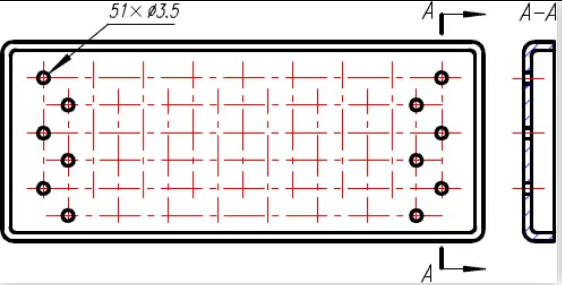

2、若干直径相同且成规律分布的孔(圆孔、螺孔和沉孔等),可以仅画出一个或几个,其余只需用中心线表示其中心位置,在图中标注孔的尺寸时应注明孔的总数。

有规律分布的孔的简化画法

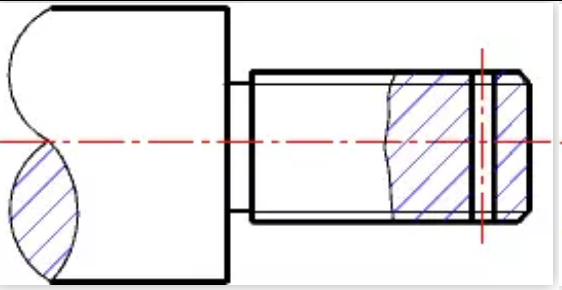

3、网状物、编织物或物体上的网纹、滚花部分,可在轮廓线附近用细实线示意画出,并在图上或技术要求中注明这些结构的具体要求。

网纹简化画法

4、当图形不能充分表达平面时,可用平面符号(两相交的细实线)表示。

用平面符号表示平面

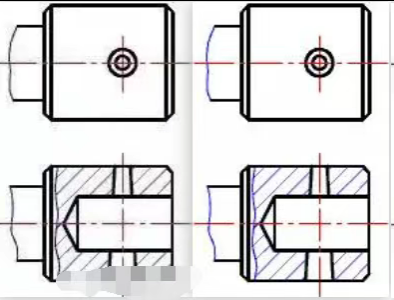

5、物体上较小的结构,如在一个图形中已表达清楚时,其它图形可简化或省略。图中主视图上省略了两个小圆,俯视图也简化了相贯线



 小结构的简化

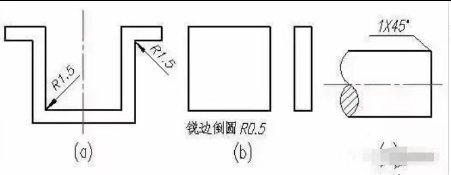

6、在不引起误解时,物体上的小圆角、锐边的小倒圆或45°小倒角,允许省略不画,但必须注明尺寸或在技术要求中加以说明。

小圆角、小倒角和45°小倒角可省略不画

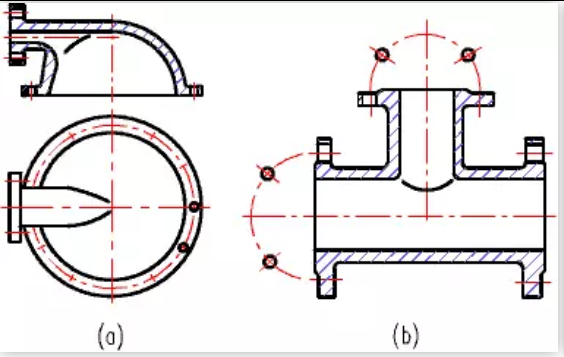

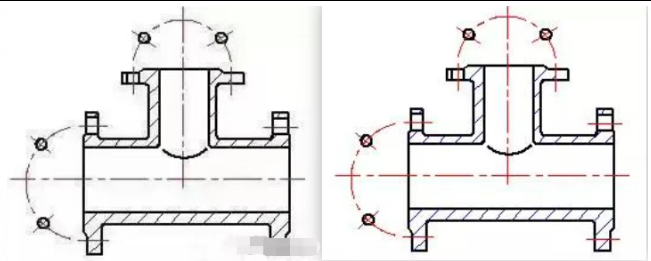

7、圆柱形法兰和类似零件上的均匀分布的孔可按下图方法表示。

圆柱形法兰上均匀分布的孔的简化画法

8、与投影面倾斜度小于或等于30°的圆或圆弧,其投影可用圆或圆弧代替。



小于或等于30°的圆的投影

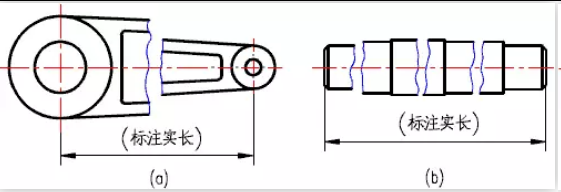

9、较长的物体(轴、杆、型材和连杆等)沿长度方向的形状一致或按一定规律变化时,可断开后缩短绘制,但尺寸仍按实际长度标注。

较长机件的断开画法

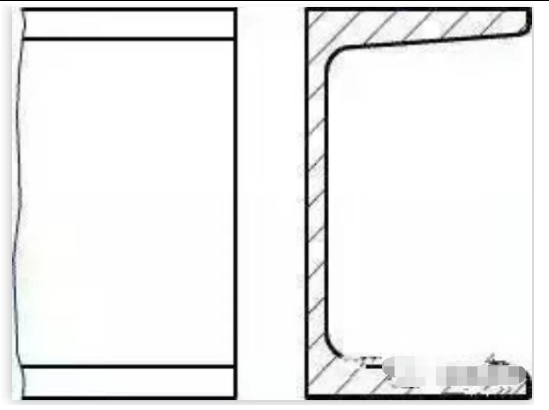

10、物体上斜度不大的结构,如在一个图形中已表达清楚时,其它图形可按小端画出。

斜度不大的结构按小端画

11、小孔部分的相贯线可以用直线代替。

相贯线简化为直线

12、图形中的过渡线应按下图绘制。在不致引起误解时,过渡线、相贯线允许简化,例如用圆弧或直线代替非圆曲线。
