普通螺纹的标注

普通螺纹是生活和工作中使用最广泛的螺纹，螺纹紧固件（ 螺栓、螺柱、螺钉和螺母等零件）上的螺纹大多为普通螺纹。

普通螺纹分粗牙普通螺纹和细牙普通螺纹。细牙普通螺纹多用于精密零件和薄壁零件上（如液压管接头中用的普通螺纹均为细牙）。

在螺纹的标记中，细牙普通螺纹的螺距必须注出，而粗牙普通螺纹的螺距一般不标注（因为同一直径的细牙普通螺纹可能有多种螺距，而粗牙的螺距是一定的）。关于普通螺纹的螺距，在国标（GB/T 193 普通螺纹 直径与螺距系列）中有详尽的说明。

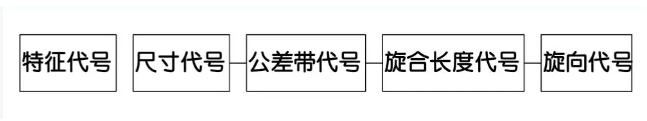

普通螺纹的完整标记由五部分组成。例如：M10×1―7H―L―LH。

（1）普通螺纹的特征代号和尺寸代号

特征代号：M（表示普通螺纹）。

尺寸代号：公称直径×螺距（多线螺纹的导程和螺距均要注出，单线粗牙普通螺纹螺距不标注）。

“M10”表示：公称直径为10mm、螺距1.5mm的单线粗牙普通螺纹。

“M10×1”表示：公称直径为10mm、螺距为1mm的单线细牙普通螺纹。

（2）普通螺纹的公差带代号

普通螺纹的公差带代号由公差等级（数字）和基本偏差（外螺纹用小写字母、内螺纹用大写字母表示）所组成，例如5g6g、6g、6H和7H。

当螺纹中径公差带与顶径公差带代号不同时，需分别注出，如：M10―5g6g（5g为中径公差带代号，6g为顶径公差带代号）。

当中径与顶径公差带代号相同时，只注一个代号，如：M10×1―7H。公差带代号为6g或6H（公称直径≥ 1.6mm）时不标注（在普通螺纹的公差带不标时，均默认公差带为6g或6H）。

（3）螺纹的旋合长度

普通螺纹的旋合长度有长、中和短三种，分别用代号L、N和S表示。

例如：M10－5g6g―S为短旋合长度的螺纹，M10―7H―L为长旋合长度的螺纹。当螺纹为中等旋合长度时，代号N不标注。

当特殊需要时，可注明旋合长度的数值。如：M20×2―5g6g―40。

（4）旋向代号

左旋时标注LH，右旋时不标注。例如：M10―7H―L ―LH 为左旋螺纹，M10―7H―L 为右旋螺纹。
